Obj(3 次元Obj)->Jww変換機能解説ページ

3D Scannerアプリで対象物をスキャンし保存するには。

3Dスキャンしよう!

3D スキャナアプリで対象物をスキャンし保存するには。

1)まず、スキャンするものの現地に行きます。
安全にスキャンするために事前にスキャンプランを考えます。樹木や障害物、転落の危険 性がないなど作業手順の計画を練りましょう。スキャンに気を取られすぎて側溝に落ちたりしないよう気を付けましょう。(ドブにはまるとシャレになりま せん。)

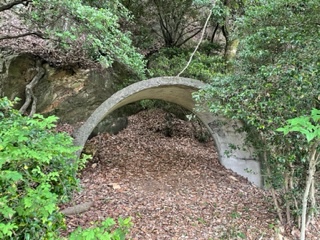

画像は第2 疎水トンネル試作物100年以上前に作られた構築物)
自動り棒を使用する場合には他人地に越境しないか?電線などで感電しないか?を確認し ます。葉が茂っている場合、結構ノイズが入ります。樹木が近接している場合、冬がおすすめです。

スキャンプランが作成できればいよいよ3D-スキャナアプリを立ち上げです。

2)3D-スキャナアプリを立ち上げ、点群データを意識し目的物を3Dスキャンしま す。
この記事がものすごくわかりやすく参考にさせていただきました。
Scaniverseを使ってスマホで3Dスキャンをしよう!

3D-スキャナアプリのほとんどはLiDARスキャナと点群データの処理で三次元ス キャンを行っています。点群データの処理にはiPhoneを動かし点群データの計算を補佐する必要があります。点群データの 原理は次のページが詳しい です。
今流行り!? 点群データってなに?

また、上記のページにあるように1点からの計測では見えない部分はスキャンされませ ん。このため、iPhoneを動かし隠れる部分もスキャンするように動かす必要があります。一枚、写真を撮影してすべて計測完了とはいきません。

実際のスキャン操作は次の動画をご覧ください。(Scaniversの例です。)



3)スキャンしたデータを処理します。
スキャンしたデータを処理し保存します。次の動画をご覧ください。 (Scanivers の例です。)

次のトピックへ(スキャンし保存 したデータをObjにエクスポートしTouchJWv2に。)

スキャンサンプル

TouchJWv2のObjデータファイルの変換テストに使用したスキャン記録をご覧ください。
